當前位置：
1.光束模式

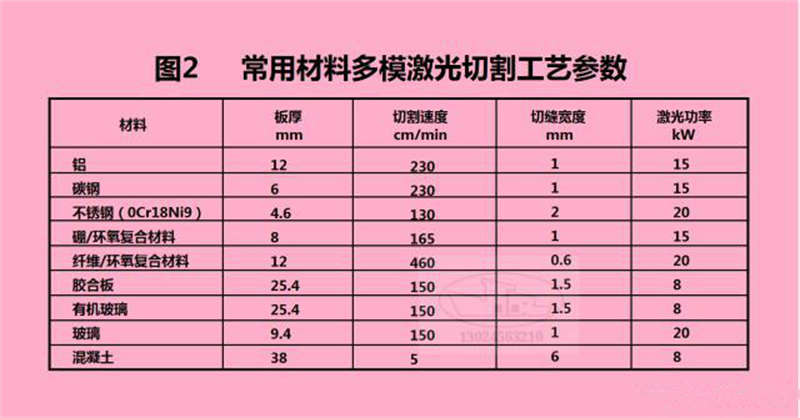

基模，也稱高斯模，是切割理想的模式，主要出現在功率小于1kW的小功率激光器。多模，是高階模的混合，在相同功率下多模的聚焦性差，切割能力低，單模激光的切割能力和切割質量優于多模。

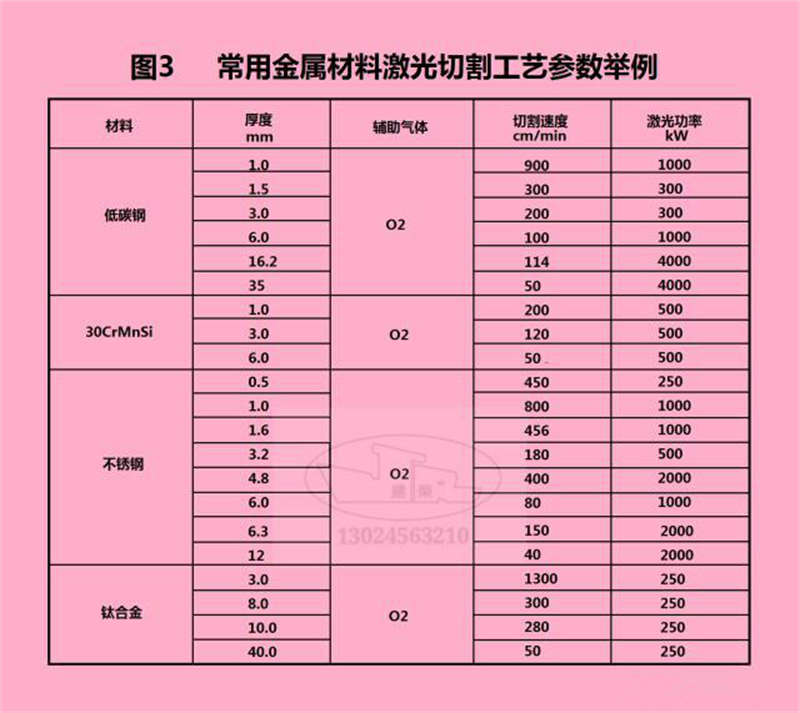

成都激光切割加工所需要的激光功率主要取決于切割材料、材料厚度和切割速度要求。激光功率對切割厚度、切割速度、切口寬度等有很大影響。一般激光功率變大，所能切割材料的厚度也增加，切割速度加快，切口寬度也有所加大。
3.焦點位置
焦點位置對切口寬度影響較大。一般選擇焦點位于材料表面下方約1/3扳厚處切割深度較大，切口寬度就小。
4.焦矩
切割較厚鋼板時，應采用焦矩較長的光束，以獲得垂直度良好的切割面。焦點深度大，光斑直徑也變大，功率密度隨之減小，是切割速度降低。要保持一定的切割速度需要變大激光功率。成都激光切割加工薄板宜采用焦距較小的光束，這樣光斑直徑小，功率密度大，切割速度快。
5.輔助氣體
切割低碳鋼多采用氧氣作切割氣體，以利用鐵-氧燃燒反應熱促進切割過程，而且切割速度快，切口質量好，可以獲得無掛渣的切口。其壓力變大，動能增加，排渣能力增強；切割氣壓的大小根據材料、板厚、切割速度和切割表面質量因素確定。
6.噴嘴結構
噴嘴的結構形狀和出光口尺寸大小，也影響激光切割質量和效率，不同的切割要求選用不同的噴嘴。常用的噴嘴形狀有：圓柱形、錐形、方形等形狀。成都激光切割加工一般采用同軸（氣流與光軸同心）吹氣方式，如氣流與光軸不同軸，那么在切割時易產生大量的飛濺。為保證切割過程的穩定性，通常要控制噴嘴端面與工件表面的距離，一般為0.5～2.0mm，以便切割順利進行。
